El mezclador incluye una entrada de vídeo de referencia, y cada entrada cuenta con un sincronizador de fotogramas, un convertidor de velocidad de fotogramas y un convertidor de formato. Esto permite combinar cámaras, formatos, cámaras sin genlock y entradas de vídeo procedentes de ordenadores. Admite efectos y keyers de subida y bajada. Todo esto se realiza en directo y en tiempo real, sin necesidad de renderizado. El mezclador se puede controlar mediante el panel frontal integrado, los paneles Blackmagic ATEM opcionales o el software de control descargable.

Transiciones con calidad de transmisión

El ATEM Constellation UHD 4K incluye una amplia gama de transiciones nativas con calidad de transmisión, como mezcla, fundido, barrido y más. Todas las transiciones se pueden personalizar en los menús de control del sistema, con ajustes para el color, el ancho, la posición, la dirección y mucho más del borde. El mezclador ATEM Constellation incluye un potente procesador de efectos de vídeo digital para transiciones DVE, que se puede usar para comprimir la imagen actual fuera de la pantalla, revelando un nuevo vídeo debajo. El DVE incluso se puede usar para crear transiciones de barrido gráfico. Para evitar errores, el ATEM Constellation UHD 4K cuenta con una función de vista previa de transición para que pueda configurar sus transiciones antes de la transmisión.

DVE integrado

El ATEM Constellation cuenta con dos DVE independientes que permiten reposicionar gráficos y crear composiciones de imagen dentro de imagen. Obtendrás una calidad asombrosa, y el DVE admite posicionamiento, redimensionamiento y escalado en tiempo real. El DVE te permite crear efectos profesionales de imagen dentro de imagen con bordes 3D, sombras e iluminación personalizables.

Vista múltiple

Configurable para visualización de 16, 13, 10, 7 o 4 pantallas, incluye monitorización del programa, vista previa, entradas, reproductores multimedia, DSK y señal limpia, con etiquetas y medidores de audio opcionales.

Programa de entrevistas profesional para radiodifusión

Para que los equipos trabajen como un único equipo creativo, ATEM Constellation incluye intercomunicación integrada. Esta función admite un conector XLR de 5 pines para auriculares, además de un conector RJ12 trasero para la interfaz con sistemas de intercomunicación estándar de la industria, como ClearCom o RTS. Obtendrá control total de la intercomunicación, incluyendo bucles de programa e ingeniería, control de tono lateral para escuchar el micrófono de los auriculares y mezcla de programa. ATEM Constellation UHD 4K también admite intercomunicación SDI que utiliza los canales SDI 15 y 16 para la comunicación bidireccional con cámaras Blackmagic Design. Incluso puede usar los canales 13 y 14 para la intercomunicación de ingeniería. También es posible mezclar el micrófono de intercomunicación con el audio del programa para locuciones.

Grupo de medios internos

La biblioteca multimedia integrada almacena gráficos y animaciones RGBA con calidad de emisión que pueden reproducirse instantáneamente en dos o cuatro reproductores multimedia. Los reproductores multimedia aparecen simplemente como fuentes de entrada adicionales en el ATEM Constellation UHD 4K, por lo que no es necesario utilizar entradas SDI adicionales para los gráficos. La biblioteca multimedia integrada almacena los gráficos para su uso con los reproductores multimedia. El modelo de 1 M/E puede almacenar 20 imágenes fijas y animaciones de 200 fotogramas. Puede gestionar fácilmente todos sus archivos multimedia con el software ATEM Software Control incluido o descargarlos directamente desde Photoshop mediante el complemento ATEM Photoshop.

Claves de croma

El procesador de croma ATEM incluye un selector de color para muestrear los colores de fondo y generar automáticamente los parámetros clave. Utilice los controles precisos para ajustar los bordes y el brillo, e incluso dispone de un corrector de color de primer plano para igualar el aspecto con la capa de fondo y lograr composiciones impecables. El procesador se puede utilizar para aplicaciones de clave de patrones y efectos DVE. El modelo 2 M/E incluye ocho procesadores de clave avanzados.

Hay cuatro keyers ascendentes por fila M/E para la creación de escenarios virtuales. Puedes usar un keyer por cámara para crear composiciones coherentes sobre un fondo personalizado en un escenario virtual de 4 cámaras. Puedes usar procesadores de imagen externos o crear un escenario de cámara fijo cargando fondos de imagen fija prerrenderizados desde los reproductores y el repositorio de medios. Configura macros para cambiar de cámara y cargar el fondo correcto en los reproductores.

Multivelocidad 12G-SDI

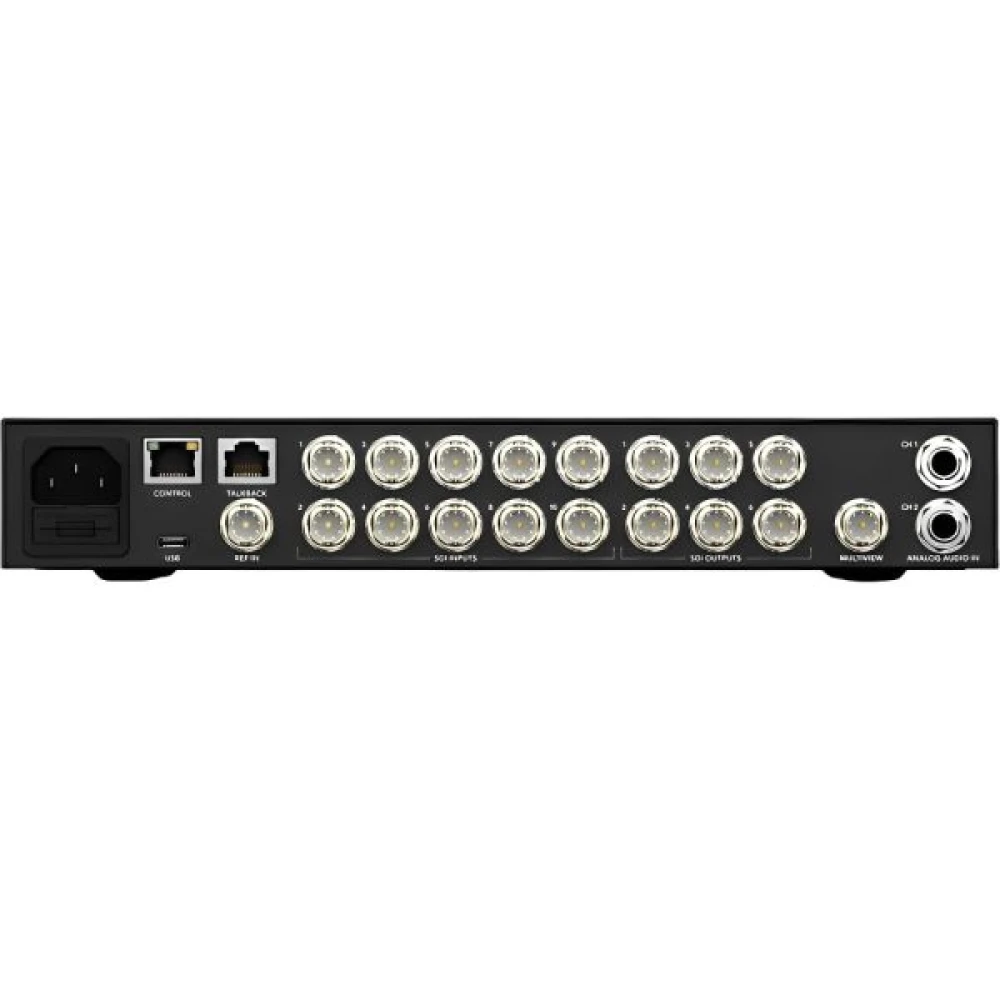

Con hasta 10 conexiones 12G-SDI multivelocidad, el ATEM 1 M/E Constellation UHD 4K es compatible con diversas fuentes de vídeo. Puede conectar equipos con estándares de vídeo UHD y HD, incluyendo formatos 720p, 1080i, 1080p y 2160p. Cambie entre formatos para adaptarse a las necesidades de su producción. Las entradas también admiten audio integrado para mezclar el audio de las entradas. Las salidas de programa incluyen información de intercomunicación, señalización y control de cámara para conectar las salidas del mezclador a la cámara para retorno de programa, control e intercomunicación.

Mezclador de audio Fairlight

Todas las entradas SDI de la Constellation UHD 4K están conectadas a una mesa de mezclas de audio Fairlight integrada con ecualizador paramétrico de 6 bandas, compresor, limitador, puerta de ruido y expansor. El audio se extrae de las fuentes SDI y se envía a la mesa de mezclas interna para hasta 156 canales de entrada. La mesa de mezclas dispone de entradas adicionales para fuentes analógicas integradas o micrófonos de intercomunicación para funciones de locución. El audio se controla mediante el software ATEM o un panel Mackie compatible.

Panel de control de software ATEM

Utilice el panel de control del software ATEM para controlar su unidad Constellation desde su ordenador. El software cuenta con una interfaz visual de conmutador y paletas de parámetros para realizar ajustes rápidos. Varios usuarios pueden conectarse al conmutador mediante Ethernet y trabajar simultáneamente en diferentes aspectos del evento. El software también permite acceder al control de la cámara, la mezcla de audio, los medios, la programación de macros y el control de las grabadoras de disco HyperDeck. Guarde el estado completo del conmutador como archivos XML y realice copias de seguridad de sus archivos multimedia desde el repositorio. El software es compatible con los sistemas operativos macOS y Windows.

Paneles de control opcionales

El Constellation UHD 4K es compatible con tres modelos de los paneles ATEM Advanced. Estos paneles cuentan con diseños M/E estándar de la industria con pantallas LCD integradas. Botones de alta calidad con iluminación personalizable, un joystick DVE y un fader en T facilitan el control de la unidad. Incluso se pueden configurar y activar macros. Todas las filas de botones M/E incluyen pantallas LCD integradas para el etiquetado dinámico de los botones de entrada. El modelo 1 M/E cuenta con una sola fila M/E con 10 botones de entrada. El modelo 2 M/E cuenta con 2 filas M/E con 20 botones de entrada. El modelo 4 M/E, de gran tamaño, cuenta con cuatro filas M/E con 40 botones de entrada por fila y cuatro pantallas LCD independientes para el control del sistema.
